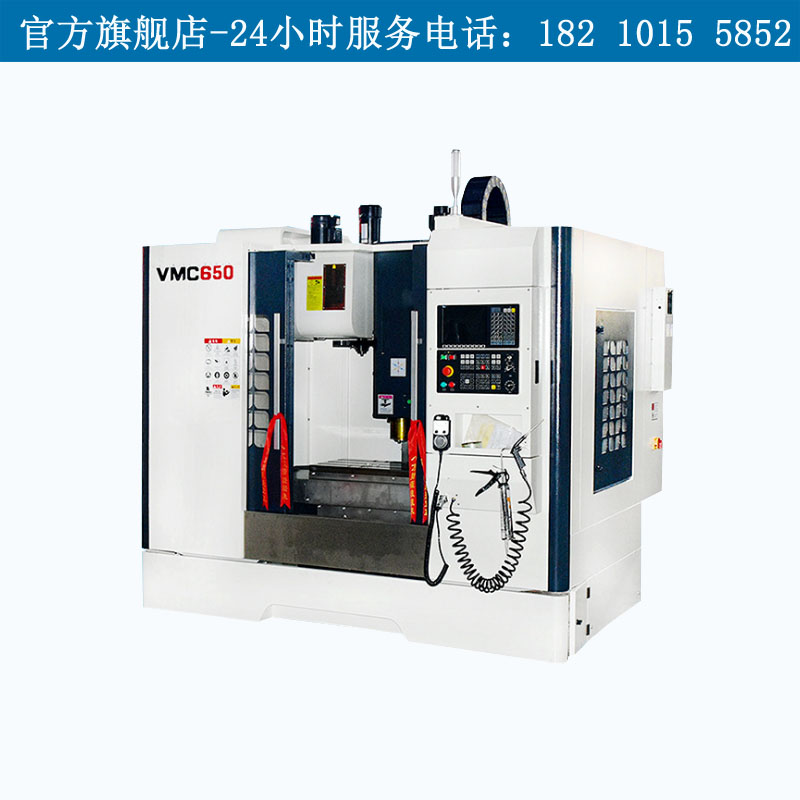

項目 | 單位 | VMC650 | |
加工范圍 | x軸行程 | mm | 650 |
y軸行程 | mm | 400 | |
z軸行程 | mm | 500 | |
工作臺尺寸 | mm | 900x400 | |
工作臺最大承重 | kg | 400 | |
T型槽（槽數x寬度x間距） | mm | 3-18-130 | |
主軸錐度 | mm | BT40 | |
主軸電機功率 | kw | 5.5 | |
主軸最大轉速 | mm | 8000 | |
快速移動（xyz) | m/min | 24/24/24 | |
切削進給 | mm/min | 1-8000 | |
主軸鼻端至工作臺面距離 | mm | 120-620 | |
主軸中心至立柱導軌面垂直距離 | mm | 481 | |
最大刀具直徑 | mm | Φ90 | |
最大刀具長度 | mm | 300 | |
最大刀具重量 | kg | 8 | |
定位精度 | mm | ±0.008 | |
重復定位精度 | mm | ±0.005 | |
機床重量 | kg | 4000 | |
外形尺寸 | mm | 2300x1950x2450 | |
主機配置:
序號 | 主 機 標 準 配 置 | |
1 | 主傳動系統（含交流伺服主電機、主軸等） | |
2 | X、Y、Z三軸拖動系統（含交流變頻伺服電機、聯軸器、滾珠絲桿、直線導軌等） | |
3 | 主要構件（含底座、工作臺、立柱、鞍座、主軸箱等） | |
4 | 數控系統含數控柜、電源模塊、伺服模塊、PLC、操作單元、顯示器、可移動手搖脈沖發生器、熱交換器等 | |
6 | 氣動三聯件 | |
7 | 自動潤滑系統（含電機、泵、分配器等） | |
8 | 切削液系統（含電機、泵、沖屑裝置及蓄屑托盤） | |
9 | X、Y、Z軸導軌防護 | |
10 | 工作燈及警示燈 | |
11 | 隨機技術文件 | 1.說明書1套 2.合格證明書1套 3.裝箱單一套 |
一、 機床的隨機附件
序號 | 名 稱 | 規格或標記 | 數量 | 備注 |
1 | 彈簧夾頭刀柄 | MAS BT40-ER32-100 | 1 |
|
2 | 卡簧 | 6、8、10、12、16、20 | 各1 |
|
3 | 拉釘 | P40T-1-MAS403 | 1 |
|
4 | 可調墊鐵及螺栓 | 自制件 | 8套 |
|
二、 主要外購件清單
序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
1 | 主軸單元 | BT40 | 臺灣丹銓 | 1套 |
|
2 | 增壓打刀缸 | 3500 | 臺灣尚品 | 1套 |
|
3 | 斗笠式刀庫 | BT40#-16T | 臺灣岡田 | 1套 |
|
4 | 圓盤式刀庫 | BT40#-16T | 臺灣岡田 | 1套 |
|
5 | X向滾珠絲杠副 | XHS714501201 | 臺灣 | 1副 |
|
6 | Y向滾珠絲杠副 | XHS714501202 | 臺灣 | 1副 |
|
7 | Z向滾珠絲杠副 | XHS714502201 | 臺灣 | 1副 |
|
8 | 主軸專用軸承 | 7602030TN | 日本NSK | 1套 |
|
9 | 彈性聯軸器 | SFC-050DA-19-22 | 日本三木 | 3套 |
|
10 | 冷卻泵 | PM-12A | 簡陽 | 1套 |
|
11 | 潤滑系統 | 單線阻尼式 | 貝奇爾 | 1套 |
|
12 | 氣動系統 |
| 臺灣亞德客 | 1套 |
